 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 04 сен 2013, 17:00
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия
Вытравил обе платы и на одной просверлил отверстия. Все защитные пасты и детали для сборки есть, но катастрофически не хватает времени. Пока ПП лежат и ждут… :-)


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 17 авг 2014, 21:15
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия

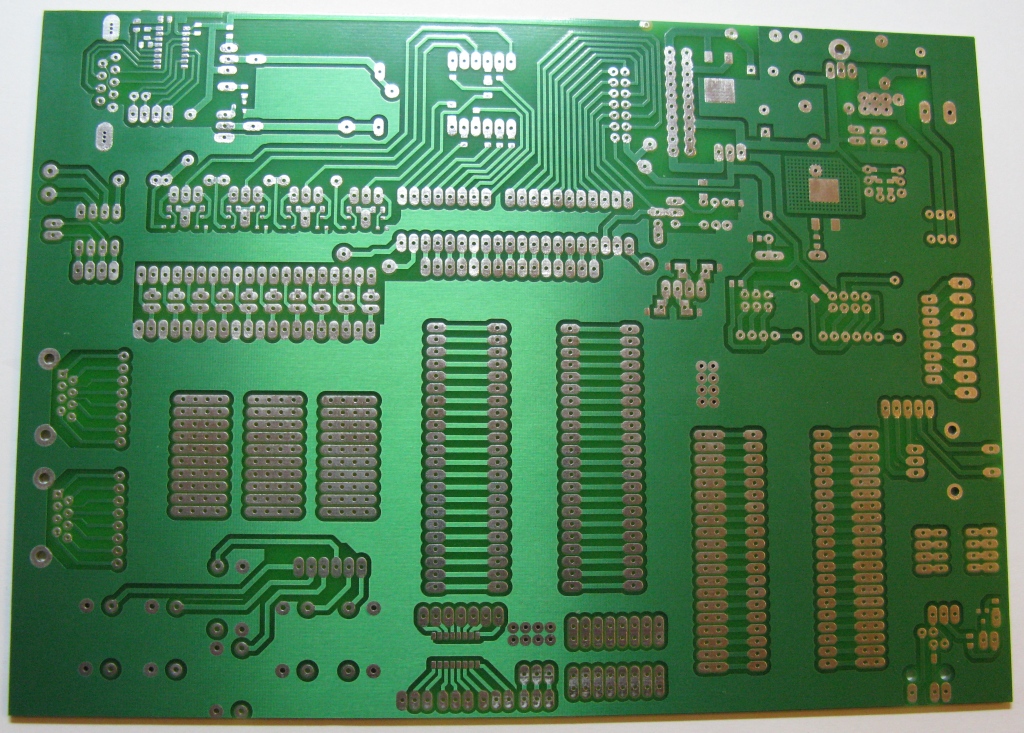

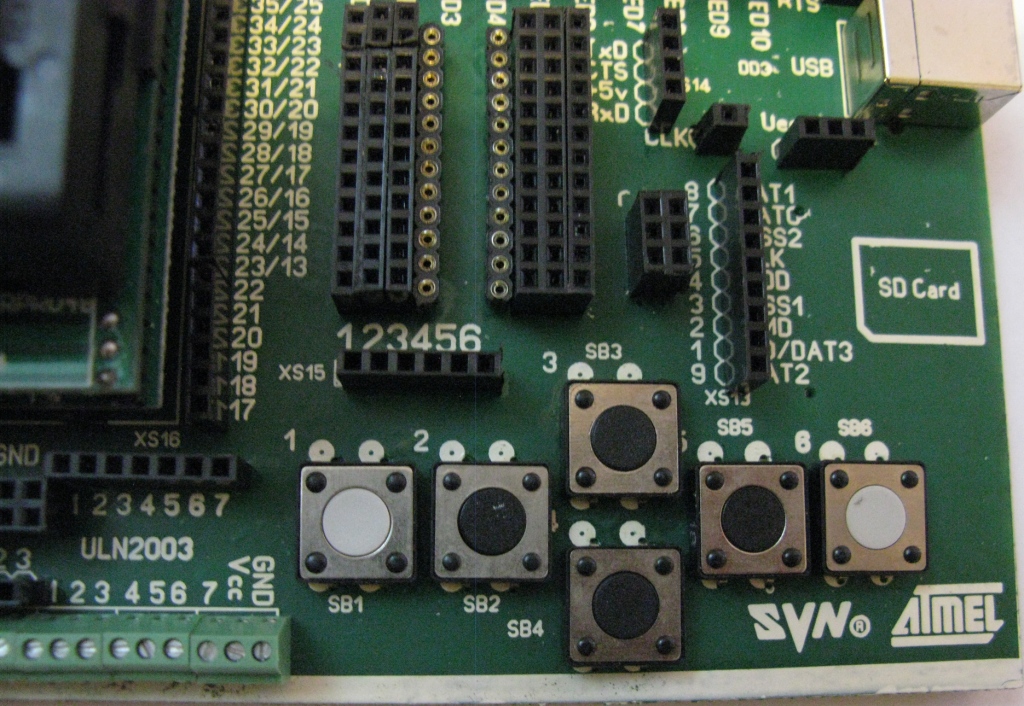

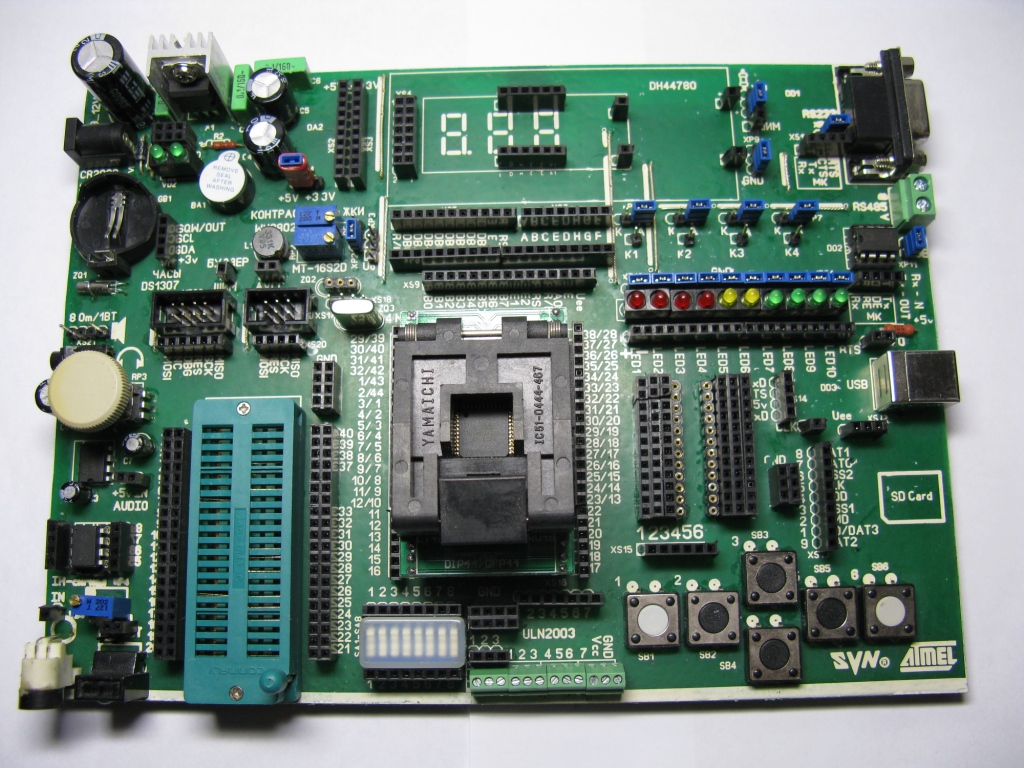

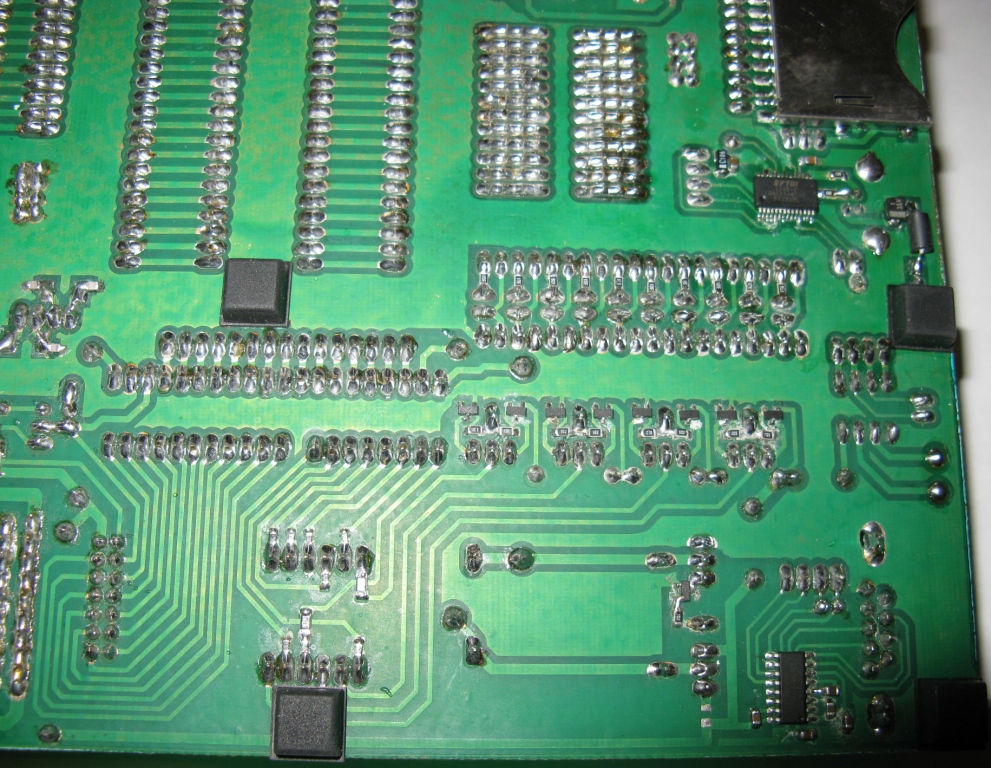

Ну вот, не прошло и года! :D Так как защитную паяльную маску наносил впервые, есть кое-какие огрехи. :-) Которые немного сказываются на внешнем виде. Для такого размера платы и отсутствия опыта в данном направлении думаю сойдёт, так что, в общем результатом доволен. :mrgreen:
IMG_2250.JPG [ 335.06 КБ | Просмотров: 8928 ]

IMG_2245.JPG [ 427.02 КБ | Просмотров: 8928 ]

IMG_2233.JPG [ 461.12 КБ | Просмотров: 8955 ]


Последний раз редактировалось SVN 12 янв 2015, 22:51, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 17 авг 2014, 21:17
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия

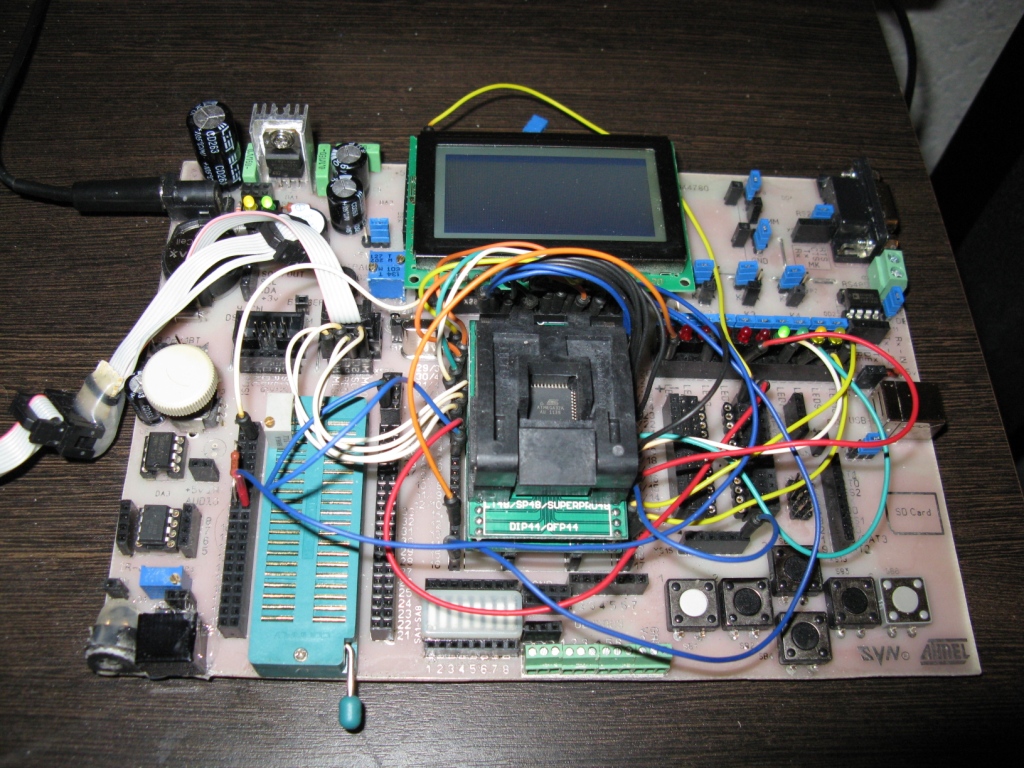

А вот как выглядит первый вариант, без защитной паяльной маски. :-)
IMG_2182.JPG [ 442.82 КБ | Просмотров: 9383 ]

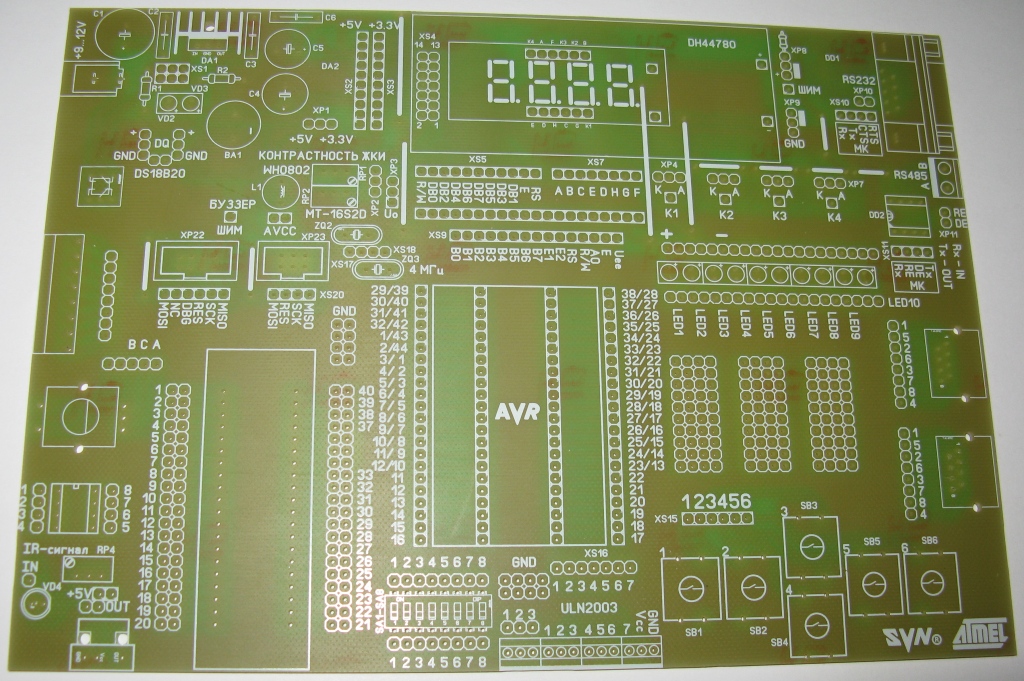

Вот видно смещение надписей… :-)
IMG_2229.JPG [ 404.08 КБ | Просмотров: 8955 ]


Последний раз редактировалось SVN 28 сен 2014, 17:26, всего редактировалось 1 раз.

Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 18 авг 2014, 20:58
И сколько полностью по стоимости получилась?


Вернуться к началу

Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 18 авг 2014, 21:36
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия
Я не считал. :-) Интерес был попробовать изготовить плату с защитной паяльной маской, самостоятельно. Стоимость маски 90 руб 20 гр. + детальё. Данные платы, для меня лично, вполне удобны для тестирования программ.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 07 сен 2014, 15:34
Не в сети
Аватара пользователя

Зарегистрирован: 09 сен 2011, 06:43
Сообщения: 294
вот это я понимаю работа для души... теперь открой секрет, как делал зеленку и надписи.. и какая использовалась маска? я себе уже давным давно купил у китайчев однокомпонентную, но так и не использовал не разу..


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 07 сен 2014, 16:55
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия
Наносил двухкомпонентную паяльную защитную маску зелёную (FSR-8000-8G), потом белую (FSR-8000-10W).


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 20 фев 2015, 22:39
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия

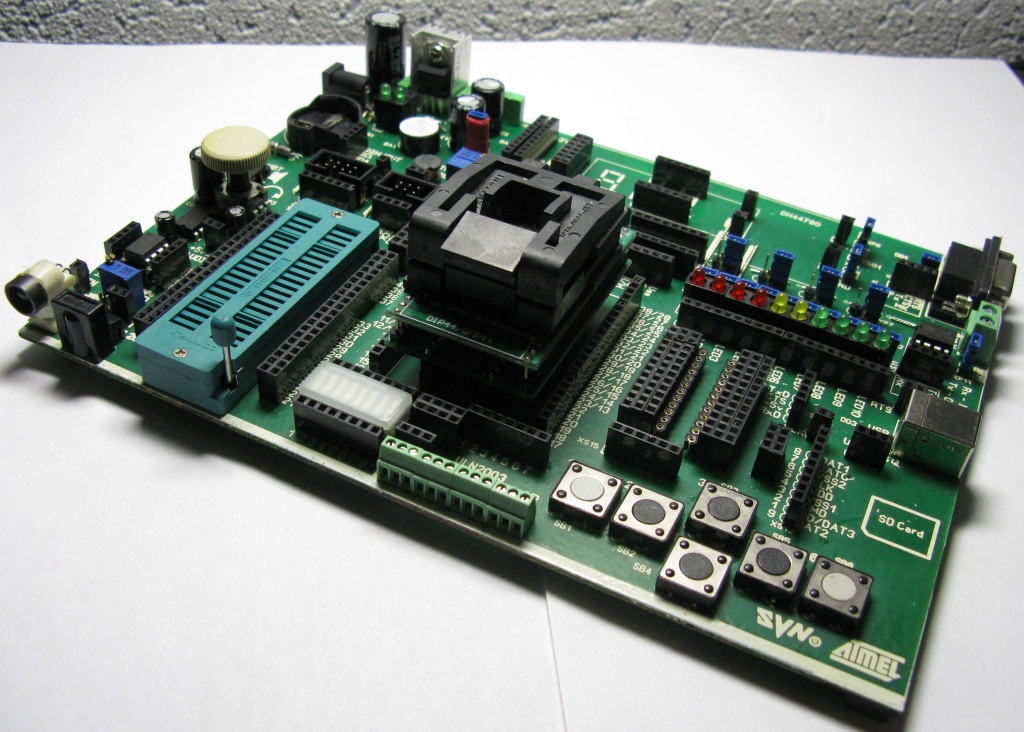

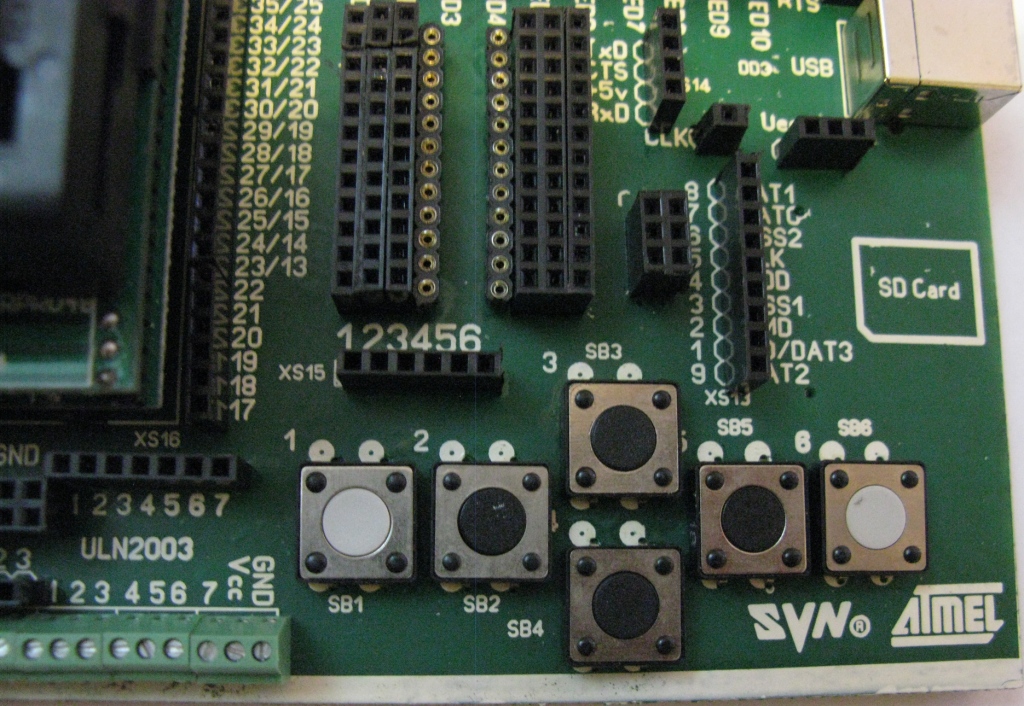

Вот вариант заводской платы (немного измененный вариант).
IMG_2289.JPG [ 411.9 КБ | Просмотров: 8384 ]

IMG_2295.JPG [ 464.48 КБ | Просмотров: 8384 ]


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 21 фев 2015, 02:33
Красиво сделано. Так а для чего был сделан заводской вариант? Чем собственноручная плата не устроила?


Вернуться к началу

Ответить с цитатой
 Заголовок сообщения: Re: Универсальная демо плата
СообщениеДобавлено: 21 фев 2015, 09:23
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3769
Откуда: Россия
