 Заголовок сообщения: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 14 янв 2014, 15:46
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск
В отличие от Евгения я (как уже не раз писал) работаю с микроконтроллерами STM8 (STM32), я могу конечно работать и с АВР, но возвращаться назад на них уже нет желания.
Поэтому для тех, кто хочет освоить стм8 или уже с ними работает предлагаю вариант на базе STM8L15хKх аналогичную по формфактору плате Arduino Nano (Евгений делает на них большую ставку).
Старался сохранить назначение выводов и размер платы.

Самой платы пока нет, только сегодня сделал заказ в Китае, поэтому можно сказать выложил для затравки :)

Схема, печатная плата и исходные коды (будут) доступны в репозитории на GitHub

Ссылка на последнюю версию файлов скачать

Для тех, кто мало знаком с системами контроля версий рекомендую статью Git в картинках

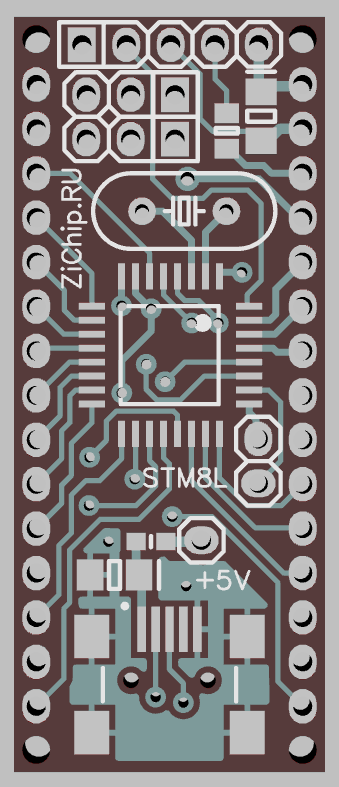

Вид сверху:
Вложение:
top.PNG [ 43.94 КБ | Просмотров: 4566 ]

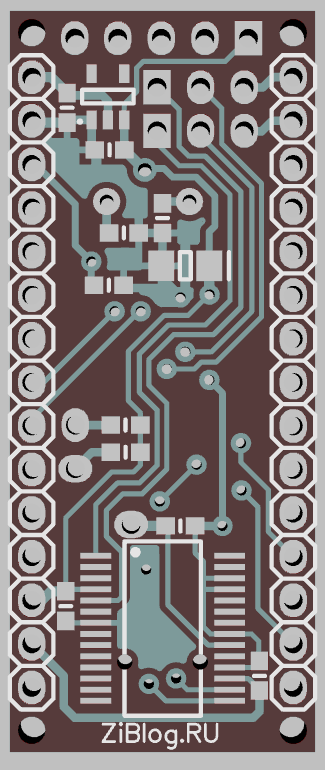

Вид снизу:
Вложение:
bot.PNG [ 41.32 КБ | Просмотров: 4566 ]


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 14 янв 2014, 18:24
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3783
Откуда: Россия
Привет ZiB. У кого конкретно заказываешь ПП, и что стоит?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 14 янв 2014, 19:17
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск
Привет, заказывал в Китае первый раз у Seedstedio http://ziblog.ru/2013/11/29/zakaz-pechatnyih-plat-v-kitae-seeedstudio.html
Второй раз у iteadstudio чуть дешевле, но все нет времени сканер достать с кладовки чтобы обе платы отсканировать и описать, что понравилось, что нет.
Сейчас заказал опять в итеадстудио, но блин после отправки заметил, что есть неточности относительно оригинала, вместо земли у меня вывод,
попросил заменить, но не знаю заменят ли, обратной связи почти нет, видать заказов валом у них :)
Цены вменяемые, сроки не очень :) Цены лучше сам посмотри зависят от многих факторов (размер, слои, цвет маски).
http://imall.iteadstudio.com/open-pcb/pcb-prototyping.html

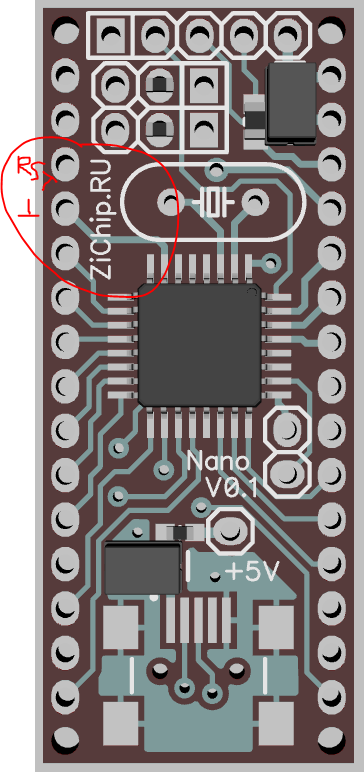

Сейчас вот так будет (не очень критично, возможно да же первый вариант лучше, но теперь только ждать):
Вложение:
Снимок.PNG [ 49.86 КБ | Просмотров: 4554 ]


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 14 янв 2014, 20:18
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3783
Откуда: Россия
Как придут, поделись мнением о качестве…


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 15 янв 2014, 06:10
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск
По первым платам, у Iteadstudio чуть лучше шелкография в остальном одинаково.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 15 янв 2014, 09:27
Не в сети
Аватара пользователя

Зарегистрирован: 29 май 2011, 17:59
Сообщения: 3783
Откуда: Россия
Хорошо, спасибо.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 19 янв 2014, 06:27
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск
Ну вот, как и в первый раз палаты уже выслали. Довольно быстро их делают. Почта Гонконга.

Вот сделал скан двух вариантов плат http://ziblog.ru/2014/01/19/zakaz-pechatnyih-plat-v-kitae-iteadstudio.html
обрати внимание на переходные отверстия.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 08 фев 2014, 14:32
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск

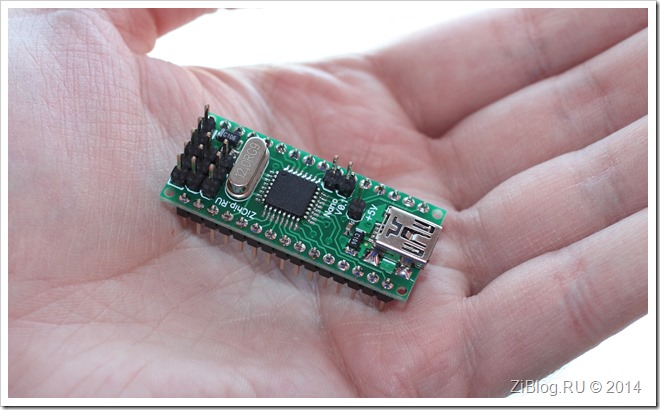

Ура! Плата приехала, долетала быстро.

Детально можно посмотреть тут: http://ziblog.ru/2014/02/08/bazovaya-pl ... -nano.html


Вложения:
008.jpg [ 68.02 КБ | Просмотров: 4433 ]
Снимок.PNG [ 24.58 КБ | Просмотров: 4433 ]
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Базовая плата ZiBlog-Nano
СообщениеДобавлено: 27 фев 2014, 09:59
Не в сети
Аватара пользователя

Зарегистрирован: 03 июл 2011, 13:55
Сообщения: 108
Откуда: Томск
Схема, печатная плата и исходные коды (будут) доступны в репозитории на GitHub

В репозитории две ветки master и develop, первая ветка содержит файлы работа над которыми в текущий момент закончена, вторая соответственно файлы работа над которыми ведется в текущий момент.

Ссылка на последнюю версию файлов ветки master скачать
Ссылка на последнюю версию файлов ветки develop скачать

Для тех, кто мало знаком с системами контроля версий рекомендую статью Git в картинках


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
